Q&A 파워록(Power Lock)
고객으로부터 질문 되어진 「자주 있는 질문」을 Q&A형식으로 게재하고 있습니다.
설계편
취급・주변환경편
Q1 | 이미 키홈이 가공되어 있는 축에 파워록을 사용할 수 있습니까? |
---|---|
전달 토르크, Thrust 하중이 카탈로그치의 90%로 다운됩니다만 사용하는 것은 가능합니다. |
|
Q2 | 파워록은 굽힘 모멘트를 받을 수 있습니까? |
파워록은 원칙으로서 굽힘 모멘트를 받을 수 없습니다.
|
|
Q3 | 축길이가 짧고 파워록이 축단보다 조금 나옵니다만 사용할 수 있습니까? |
축이 짧기 때문에 이너링 등에 불균등의 힘이 가해져
|
|
Q4 | 파워록과 접촉하는 부분의 축, 보스의 표면거칠기의 허용 한계치는 얼마입니까? |
카탈로그에 기재하고 있는 아래의 값을 허용 한계치로 해, 그것보다 높은 가공은 불가로 합니다. 질문으로 |
|
Q5 | 중공축으로 파워록을 사용하려고 생각하고 있습니다만, 문제가 있습니까? |
중공축의 경우, 파워록의 억압에 의해 발생하는 축측면압에 중공축의 강도가 견디는지, 축재질과 중공축 내경을 검토할 필요가 있습니다. |
|
Q6 | 카탈로그에 보스경 일람표가 게재되고 있습니다만, 설명서에「안전율을 포함하고 있지 않습니다」라고 있습니다. 안전율은 어느 정도 취하면 좋습니까? |
규정 고정 토르크(MA)로 볼트를 단단히 조였을 때에 보스측 내경면에 발생하는 면압에 대해 견디는 최소 보스 외경 치수가 카탈로그 기재의 일람표가 됩니다. |
|
Q7 | 파워록 폭에 대해서 보스폭이 짧은 경우에 사용 가능합니까? |
ML시리즈라면 사용 가능합니다.
질문으로 |
|
Q8 | 센터링 기능이 없는 파워록의 시리즈를 가이드부가 없는 보스에 사용하면 센터링 정도는 어떻게 됩니까? |
지극히 큰 편차가 되는 것은 확실하고 그 수치는 추측하지 못하고, 사용할 수 없습니다.
|
|

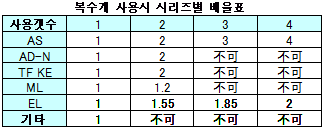

Q9 | 파워록 1개로는 토르크가 부족해서 여러개를 사용하고 싶지만, 그 경우의 전달 토르크는 어떻게 됩니까? |
전달 토르크는 올라갑니다만, 그 배율은 시리즈에 의해 다릅니다. 또, 시리즈에 따라서는 복수로는 사용 불가의 것도 있기 때문에 주의해 주세요.
|
|
Q10 | 프레스 기계나 건설기계등과 같이 큰 충격 하중이 작용하는 어플리케이션에 파워록를 사용 가능합니까? |
반복 충격 하중이 걸리는 경우에서도 안전률을 충분히 고려해 볼트의 고정 토르크를 확실히 관리하면 충분히 사용 가능합니다.
질문으로 |
|
Q11 | TF시리즈를 스페이서 없이 사용할 수 있습니까? |
이하의 이유에 의해서 스페이서 없이는 사용할 수 없습니다. ①이너링이 변형한다. ②고정 볼트가 보스에 간섭된다. ③보스의 설치 위치가 정해지지 않는다. ④조립시에 보스가 이동한다. |
|
Q12 | 토르크 렌치를 사용하지 않고 파워록을 조립하면 어떻게 됩니까? |
카탈로그 기재의 전달 토르크, Thrust 하중은 규정의 고정 토르크에 의해 올바르게 조립한 경우의 값입니다.
|
|
Q13 | 규정 체결 토르크 이하로 볼트를 단단히 조이면 어떻게 됩니까? |
볼트의 고정 토르크와 파워 록의 전달 토르크는 비례 관계에 있습니다. |
|
Q14 | 취부시에 오일 또는 윤활유를 도포해야 하는 부분은 어디입니까? |
축·보스의 접촉면, 테이파링, 이너·아우타링등의 부품 상호 접촉면 및 고정 볼트의 좌면 및 나사면에 도포할 필요가 있습니다. |
|
Q15 | 조립시 고정 볼트에 오일·윤활유의 도포가 필요한 시리즈를 도포하지 않고 건조 상태로 조립하면 어떻게 됩니까? |
도포하지 않고 조립한 경우 전달 토르크가 20%이상 저하할 우려가 있습니다. |
|
Q16 | 파워록의 부착·탈착은 몇회까지 할 수 있습니까? |
AD-N시리즈 이외는 10회 정도 가능합니다. |
|
Q17 | 슬립 한 파워록을 재사용할 수 있습니까? |
한번 완전하게 분해해서 각부품에 변형이나 상처가 없는 것을 확인해, 없는 것 같으면 재차 취급 설명서의 순서에 따라 재조립하는 것으로 재사용이 가능합니다. |
|
Q18 | 파워록의 볼트에 느슨함은 발생하지 않겠습니까? |
규정 고정 토르크(MA)로 올바르게 단단히 조인 고정 볼트는 그 마찰 토르크가 자연스럽게 느슨해지는 토르크에 비해 크기 때문에 느슨해질 걱정은 없습니다. |
|
Q19 | 고정 볼트에 느슨해짐 방지 와셔를 넣어도 좋습니까? |
정상적인 부착 상태로의 파워 록에서는 고정 볼트가 느슨해질 걱정은 없고, 용수철 와셔등의 반력이 발생하는 와셔을 사용하면, |
|
Q20 | AD-N시리즈 취급시 주의해야 할 점은 무엇입니까? |
AD-N시리즈는 다른 시리즈와 비교해 큰 전달 토르크를 확보하기 위해 작은 테이파 각도를 채용하고 있습니다. |
|
Q21 | 상온에서 파워록을 설치했지만 그후 약 180℃의 장소에서 사용하게 되었습니다. 온도차가 큽니다만 전달 토르크의 저하등의 문제는 없습니까? |
축, 및 보스의 재질이 파워 록과 동등의 강종이면, 축·파워록·보스가 일체가 되어 팽창하기 때문에 문제는 없습니다. |
|
Q22 | 스텐레스 사양의 파워록을 바다 속에서 사용할 수 있습니까? |
약간의 녹이 발생해도 문제 없으면 사용 가능합니다. 수중에서 사용하는 경우에도, 설치 접촉면은 고면압이기 때문에 물의 진입은 대부분 없어 성능의 저하는 없습니다. |
|
Q23 | 파워록에 레이던트 처리를 하고 싶습니다만? (클린룸용으로 사용) |
레이 덴트 처리는 박리에 의해 테이파면이 거칠어져 전달 토르크가 저하하므로 불가로 합니다. |
